Главные критерии, которые влияют на качество работы
Увеличение — выбираем рабочие диапазоны, а не «космос»
-
Для собственно пайки и типовых SMD-операций достаточно 8–10–20× — комфортно видеть зону и точно вести жало.
-
Для инспекции, поиска дефектов, оценки состояния дорожек и контактных площадок применяйте 45–50×; в отдельных задачах — 90–100×, крайне редко — 150–200×.
-
Наличие плавного Zoom критично: быстро находите участок на минимуме и без рывков доводите до нужного увеличения.
Реальное рабочее расстояние — свобода для инструмента
-
Смотрите не только на паспортные миллиметры оптики, но и на всё, что выступает ниже линзы: кожух (нередко опускается на пару сантиметров ниже) и кольцевую подсветку (типичный диаметр 7–12 см).
-
Идеально, когда между платой и самой нижней точкой системы остаётся 120–165 мм чистого пространства — хватает для паяльника, пинцета, флюса и безболезненных манипуляций.
Подсветка — управляем бликами и тенями
-
Лучший выбор для пайки — кольцевая LED-лампа диаметром 7–12 см и мощностью от 5 Вт: равномерно заливает поле, минимизирует тени от жала и блики на флюсе.
-
Лучевая подсветка (на гибкой штанге) — дополнение для контроля качества: создаёт контраст, подчёркивает микрорельеф, мелкие трещины и борозды. Заменить кольцевую она не может, но отлично её усиливает.
Штатив — жёсткость, устойчивость и ноль люфтов
-
Основание должно быть тяжёлым и устойчивым, стойка — жёсткой.
-
Механика фокусировки и перемещений — без люфтов по всем направлениям. При регулировках яркости, зума и фокуса картинка не должна «плыть» — иначе падает точность и растёт утомляемость глаз.
Окуляры — широкое поле ускоряет работу
-
Оптимум для комфорта и скорости: 10× / FOV 22 — широкое поле, хорошая периферия.
-
Дешёвые 10× / FOV 20 заметно «сужают» обзор, возникает эффект «замочной скважины» — сложнее быстро ориентироваться.
Наглазники — мелкая деталь с большим эффектом
-
Качественные наглазники отрезают боковой свет, повышают контраст и поддерживают голову, разгружая шею при длительных сессиях пайки и инспекции.
Порт под камеру — нужен ли вам сегодня или завтра
-
Тринокуляр/камерный порт пригодится для обучения, демонстраций, фото- и видеофиксации, удалённых консультаций и регламента качества. Если бюджет позволяет — берите вариант «с запасом»: камеру можно добавить потом.
Камера — от простого вывода на монитор до измерений
-
Базовые модели дают возможность работать по экрану — без окуляров.
-
Продвинутые — это фото, видео, подключение к ПК, экранные измерения, иногда автофокус (удобно при частой смене высоты и типа компонентов).
Полезные аксессуары — точность на больших увеличениях
-
XY-столик с рукоятками/концентрическими колёсами обеспечивает плавное и воспроизводимое перемещение платы. На высоких увеличениях это экономит массу времени и нервов: участок не «улетает» при малейшем движении.
Рекомендуемые модели ARSTEK — быстрый старт без компромиссов
-

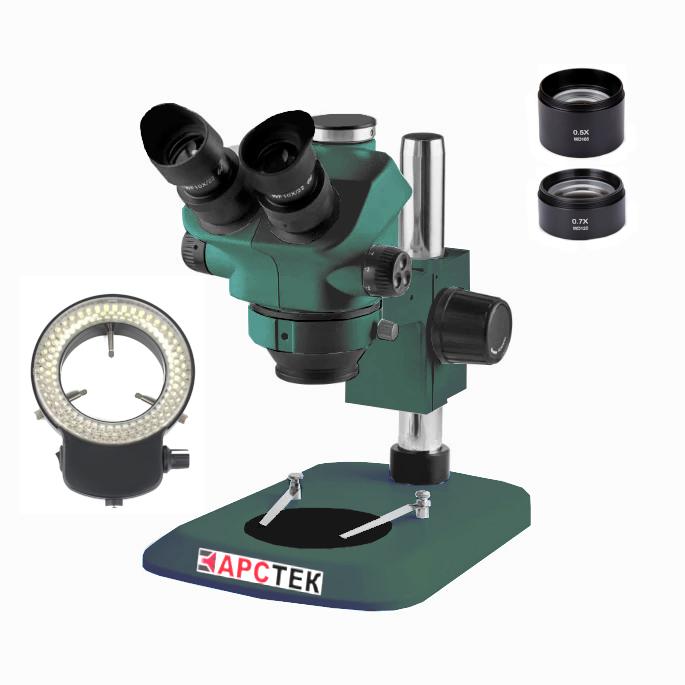

ARSTEK SZ0750 — стереоскопическая система с выходом под камеру: стабильная механика, удобный зум, готовность к фото/видео. Универсальная «рабочая лошадка» для пайки и инспекции.
-
ARSTEK SZ0745 — стерео бинокуляр для тех, кому камера не нужна сразу: максимум эргономики и надёжности при оптимальном бюджете.
-
ARSTEK MIMIC — цифровой электронный с монитором: идеально для командной работы, обучения, демонстраций и быстрой фиксации процесса.
-
ARSTEK MIMIC BM — цифровой без монитора: легко интегрируется в существующий стенд и ИТ-инфраструктуру, позволяет разумно оптимизировать бюджет.
Чтобы сравнить оптику, штативы, подсветки и камеры и подобрать конфигурацию под ваши задачи, загляните в каталог микроскопов для пайки в компании Арстек — это короткая дорога к рабочему месту, где пайка идёт быстрее, а глаза устают меньше.
